首頁 - 產品中心 -分級機

分級機

分級機廣泛適用于選礦廠與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，或金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠、操作方便等特點。

螺旋分級機分類

螺旋分級機分為：單螺旋分級機、雙螺旋分級機。螺旋分級機根據溢流端的螺旋葉片浸入溢流面深淺程序不同，可制成下列二種：

1、高堰式分級機：溢流端螺旋葉片的頂部高于溢流面，且溢流端螺旋中心低于溢流面。主要用于溢流粒度為0.83-0.15mm的礦石分級；

2、沉沒式分級機：溢流端的螺旋葉片全部浸入溢流面以下。主要適用于溢流粒度為0.15-0.07mm的礦石分級。

螺旋分級機結

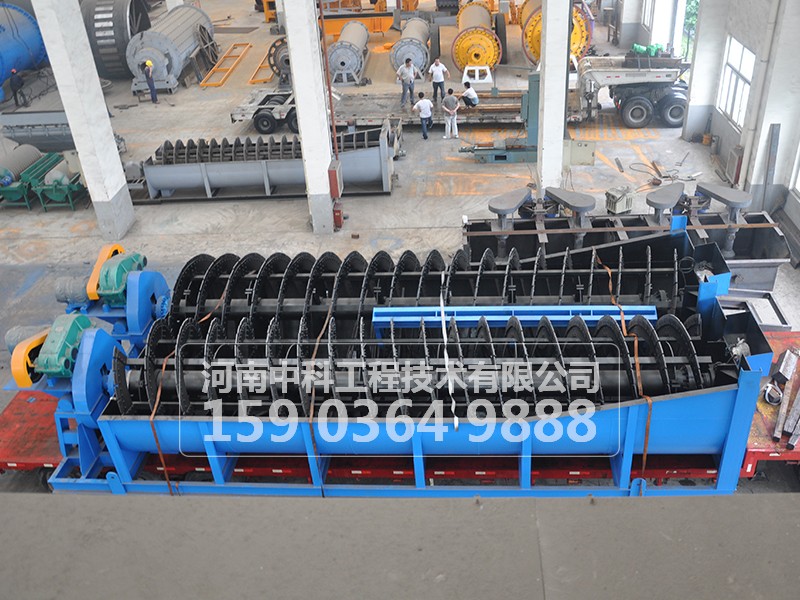

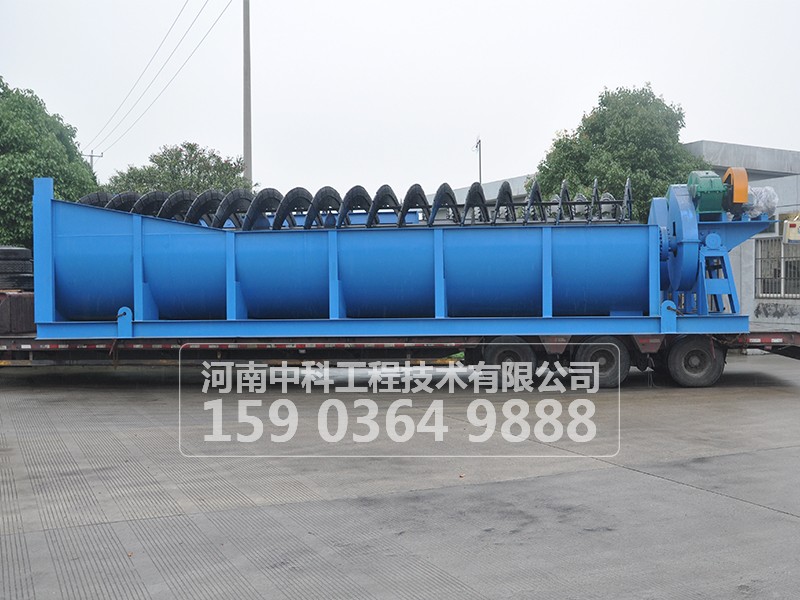

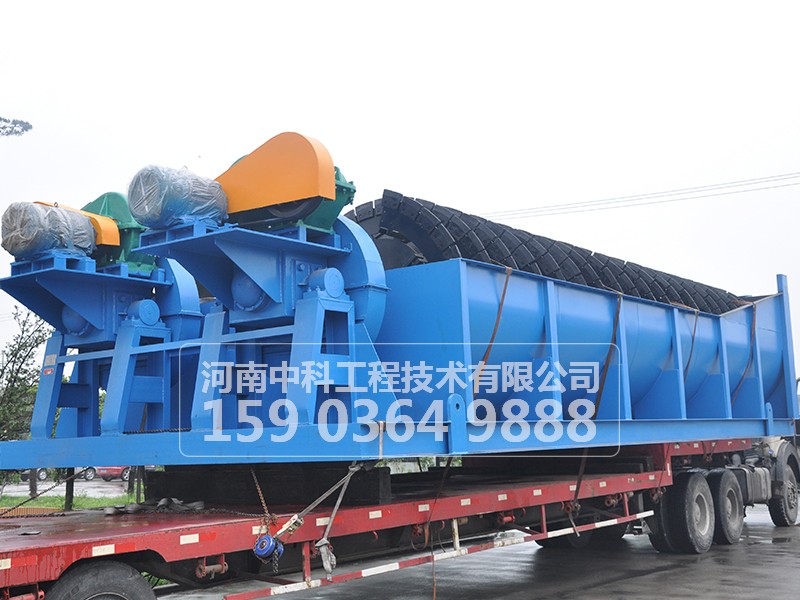

螺旋分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座(軸瓦)和排礦閥組成。

螺旋分級機工作原理

螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種.

分級機技術參數

型號	螺旋直徑(mm)	螺旋轉速(r/min)	水槽長度(mm ≤)	電動機功率kw ≤		外形尺寸mm≤			機重t
型號	螺旋直徑(mm)	螺旋轉速(r/min)	水槽長度(mm ≤)	傳動用	升降用	長	寬	高	≤
FG-3	300	12-30	3000	1.1	----	3850	490	1140	0.7
FG-5	500	8-12.5	4500	1.1	----	5430	680	1480	1.6
FG-7	750	6-10	5500	3	----	6270	980	1820	2.7
FG-10	1000	5-8	6500	5.5	----	7590	1240	2380	4.0
FC-10	1000	5-8	8400	7.5	----	9600	1240	2680	6.0
FG-12	1200	4-6	6500	7.5	2.2	8180	1570	3110	8.5
FC-12			8400	7.5	2.2	10370	1540	3920	11
2FG-12			6500	15	4.4	8230	2790	3110	15.8
2Fc-12			8400	15	4.4	10370	2790	3920	17.6
FG-15	1500	4-6	8300	7.5	2.2	10410	1880	4080	12.5
FC-15			10500	7.5	2.2	12670	1820	4890	16.8
2FG-15			8300	15	4.4	10410	3390	4080	22.1
2FC-15			10500	15	4.4	12670	3370	4890	30.7
FG-20	2000	3.6-5.5	8400	11-15	3	10790	2530	4490	20.5
FC-20			12900	11-15	3	15610	2530	5340	28.5
2FG-20			8400	22-30	6	11000	4600	4490	35.5
2FC-20			12900	22-30	6	15760	4600	5640	48.7
FG-24	2400	3.67	9130	15	3	11650	2910	4970	25.7
FC-24			14130	18.5	4	16580	2930	7190	41.0
2FG-24			9130	30	6	12710	5430	5690	45.8
2FC-24			14130	37	8	17710	5430	8000	67.9
2FG-30	3000	3.2	12500	40	8	16020	6640	6350	73
2FC-30	3000	3.2	14300	40	8	17091	6640	8680	84.8
